RMC Mühendislik, elektrik motorlarına yönelik veri odaklı test ve doğrulama çözümleri sunmaktadır. Yüksek hassasiyetli veri toplama (DAQ) sistemleri, güç analizörleri ve gelişmiş sensör altyapıları ile fiziksel test süreçleri dijital mühendislik ortamlarıyla entegre edilmektedir. Bu yaklaşım sayesinde test sistemleri yalnızca doğrulama amacıyla değil; simülasyon, optimizasyon ve dijital mühendislik süreçlerini besleyen yüksek kaliteli mühendislik verisi üretimi için de kullanılmaktadır. Bu yaklaşım doğrultusunda, elektrik motoru test süreçlerinde veri odaklı mühendislik altyapısının oluşturulmasına yönelik aşağıdaki çalışma gerçekleştirilmiştir.
Modern elektrikli makine geliştirme süreci, hızla veri odaklı mühendisliğe doğru kaymaktadır; bu yaklaşımda test süreçleri yalnızca performansı doğrulamakla kalmamalı, aynı zamanda uygulanabilir bilgi üretmelidir.
Yüksek kaliteli Dewesoft veri toplama sistemlerinin merkezi veri yönetimi ve yapay zekâ destekli hizmetlerle entegrasyonu sayesinde, test süreçleri daha hızlı ve daha güvenilir elektrik motoru ve inverter tasarımını doğrudan yönlendiren aktif bir güce dönüşmektedir.
Giriş
Otomotiv, havacılık, sivil ve savunma uygulamaları için modern elektrikli makinelerin geliştirilmesi giderek daha karmaşık, veri odaklı ve zaman açısından kritik bir hâl almaktadır. Geleneksel test tezgâhları ise esas olarak performans doğrulama amacıyla tasarlandığından, bu evrimi desteklemek için artık tek başına yeterli değildir.
Mavel Powertrain, elektrik motorları, inverterler ve yüksek performanslı mobilite uygulamaları için komple elektrikli tahrik sistemleri konusunda uzmanlaşmış bir mühendislik şirketidir. Şirket, otomotiv ve havacılık gibi zorlu uygulamalar için tasarlanan kompakt, hafif ve yüksek güç yoğunluğuna sahip elektrikli tahrik sistemleri geliştirmektedir.
Mavel, bakış açısını değiştirmiştir: test tezgâhlarını bağımsız araçlar olarak görmekten, bilgiyi veriye bağlayan ve şirket için kalıcı bir değer üreten bir mühendislik ekosistemine geçiş yapmıştır.
Yüksek kaliteli ölçüm sistemleri, merkezi veri yönetimi, hesaplama altyapısı ve yapay zekâ destekli yazılım hizmetlerinin birleştirilmesiyle test süreçleri, mühendislik sürecinin son adımı olmaktan çıkarak aktif bir parçası hâline gelmektedir.
Çalışmanın Arka Planı
Elektrikli makineler; güç yoğunluğu, hız, verimlilik ve entegrasyon açısından hızla gelişmektedir. Bunun sonucunda, test sırasında üretilen veri miktarı önemli ölçüde artmış, ancak bu verilerden tam anlamıyla yararlanma kapasitesi çoğu zaman sınırlı kalmıştır.
Birçok organizasyonda test süreçleri hâlâ ayrı bir faaliyet olarak ele alınmakta, fiziksel ve kavramsal olarak araştırma ve geliştirme faaliyetlerinden kopuk şekilde yürütülmektedir. Bu ayrım; verimsizliklere, daha uzun geliştirme döngülerine ve paylaşılan mühendislik bilgisinden ziyade bireysel uzmanlığa aşırı bağımlılığa yol açmaktadır.
Aynı zamanda mühendislik organizasyonları, ürün güvenilirliğini ve sertifikasyon hazırlığını korurken veya geliştirirken geliştirme süresini azaltma yönünde artan bir baskı altındadır. Bu zorluk, her test kampanyasından en yüksek değerin elde edilmesini sağlayacak yeni metodolojileri gerekli kılmaktadır.
Deneyime dayalı geliştirmeden veri odaklı mühendisliğe geçiş, alan uzmanlığını ortadan kaldırmaz; aksine mühendislik içgörülerini ölçeklenebilir, izlenebilir ve ekipler ile projeler arasında aktarılabilir hâle getirerek onu güçlendirir.
Sorun
Test verileri, izole ölçümler olmaktan çıkarılıp uzun vadeli bir mühendislik varlığına nasıl dönüştürülebilir?
Geliştirme ekipleri, güvenilirlikten ödün vermeden fiziksel test süresini nasıl azaltabilir?
Geleneksel olarak bireylerin deneyiminde saklanan mühendislik bilgisi, tüm Ar-Ge organizasyonu genelinde nasıl erişilebilir hâle getirilebilir?
Ürün karmaşıklığı arttıkça ve rekabetçi endüstriyel sektörlerde geliştirme döngüleri kısaldıkça bu zorluklar kritik hâle gelmektedir.
Veri toplama sistemlerinin sürekli artan performansı ve yetenekleri yeni kullanım senaryolarını mümkün kılmakta, böylece verinin kullanımı şirketler için temel bir rekabet avantajı hâline gelmektedir.
Uygun bağlamlandırma, tarihsel izlenebilirlik ve simülasyon modelleriyle entegrasyon olmadan test verileri yeterince değerlendirilememektedir. Bu eksiklik, yapay zekâ destekli sanal simülasyonlar gibi gelişmiş tekniklerin potansiyelini de sınırlandırmaktadır; çünkü bu yöntemler anlamlı sonuçlar üretebilmek için yapılandırılmış ve yüksek kaliteli veri setlerine ihtiyaç duyar.
Test verisini yapılandıramayan ve bağlamlandıramayan şirketler, özellikle personel değişikliklerinde veya uzun yıllara yayılan projelerde değerli mühendislik bilgisini kaybetme riskiyle karşı karşıya kalmaktadır.
Yapılandırılmış bir veri stratejisi, uzun vadeli izlenebilirlik sağlar; mühendislik ekiplerinin mevcut geliştirme programlarını geçmiş performans temel çizgileriyle karşılaştırmasına ve kök neden analizlerini hızlandırmasına imkân tanır.
Çözüm
Önerilen çözüm bir ürün değil, mühendislik yaklaşımını değiştiren bir platformdur.
Test ortamı ve özel olarak bizim durumumuzda e-motor test tezgâhları, ekosisteme yüksek kaliteli ve senkronize veri sağlayan birer etkinleştirici (enabler) rolü üstlenir ve aşağıdaki yapılarla entegre çalışır:
- Merkezi veri depolama ve bağlamlandırma sistemleri
- Simülasyon ve sanal modelleme araçları
- Modern yapay zekâ yaklaşımıyla oluşturulan optimizasyon ve tasarım algoritmaları
Bu çerçevede yapay zekâ bir hedef değil; doğru şekilde tasarlanmış bir veri altyapısı kurulduktan sonra etkinleştirilebilecek teknolojilerden yalnızca biridir.
Bu platform odaklı yaklaşım, mühendislik organizasyonlarının test ortamları, simülasyon araçları ve mühendislik karar süreçlerini birbirine bağlayan dijital bir omurga oluşturmasını sağlar.
Zamanla bu yapı, gerçek dünya test verileriyle doğrulanmış yeniden kullanılabilir mühendislik modellerinin oluşturulmasını mümkün kılar ve fiziksel testlerin keşif amaçlı kullanımından ziyade doğrulama odaklı olduğu öngörüye dayalı tasarım metodolojilerini destekler.

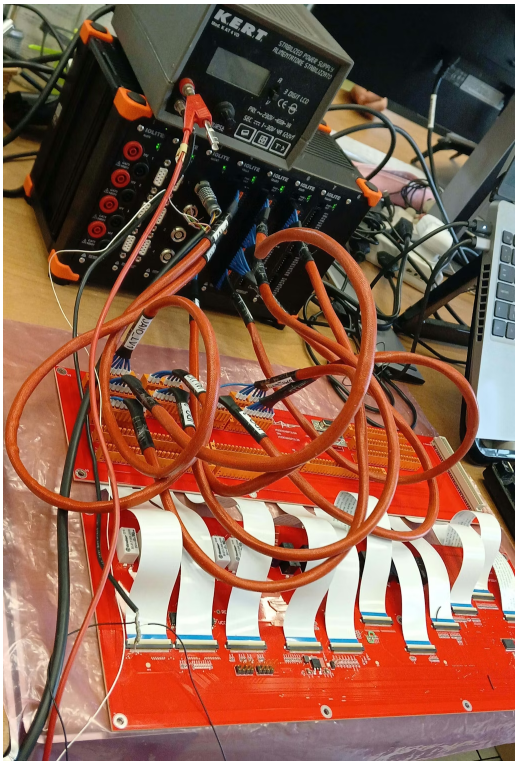

Görsel 1: Test düzeneğinde, Dewesoft IOLITE R8 DAQ modülleri, sistemdeki tüm sinyallerin DAQ sistemine ve DAQ sisteminden bağlantısını ve sinyal koşullandırmasını sağlayan sinyal yönetim ünitesinden gelen verileri almaktadır.
Veri Toplama Ekipmanları
Güvenilir ölçüm altyapısı, veri odaklı mühendislik iş akışlarının sürdürülebilmesi için temel gereksinimlerden biridir.
Dewesoft tarafından sağlanan yüksek performanslı veri toplama ve güç analizi sistemleri, mühendislik test altyapısının temelini oluşturarak farklı test senaryoları ve çalışma koşulları boyunca veri kalitesi, senkronizasyon ve izlenebilirlik sağlamaktadır.
Modern bir Mavel eMotor test sistemi; mekanik dayanıklılığı, elektriksel güç kontrolünü, termal yönetimi ve gelişmiş ölçüm altyapısını bir araya getiren entegre, çok disiplinli bir doğrulama platformudur.
Tipik Mavel eMotor Test Sistemi Mimarisi

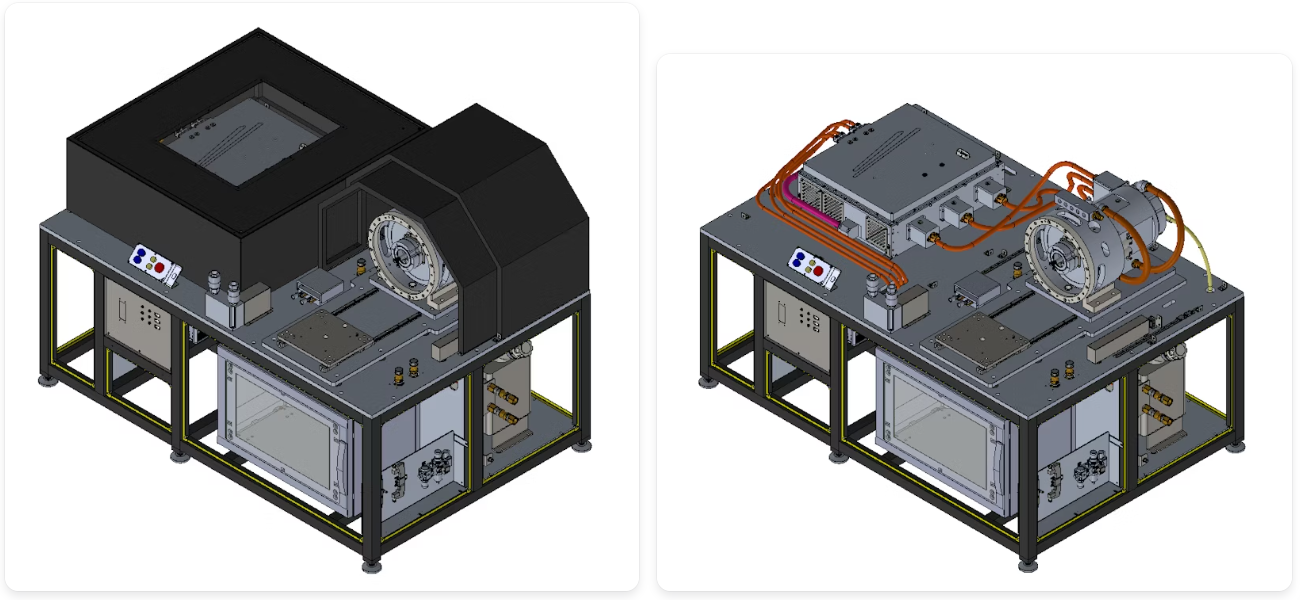

Görsel 2: Mavel 300–400 kW eMotor dinamometre test sisteminin 3 boyutlu görselleştirmesi.

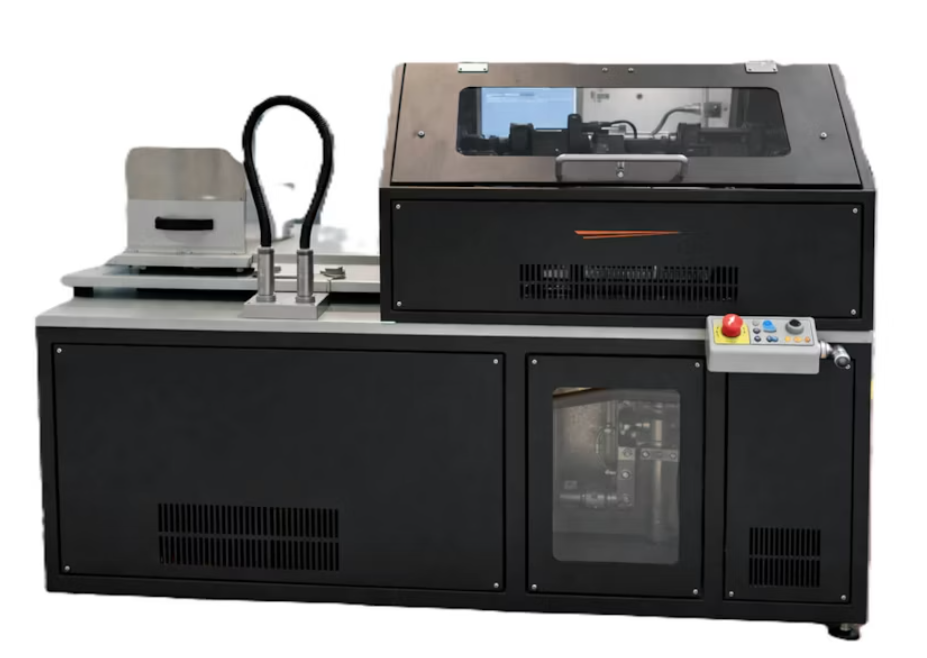

Görsel 3: Orta güç sınıfında (100–200 kW) bir eMotor dinamometre test sistemi.
Mekanik Yapı
- Test sehpası yapısı: Yüksek rijitlik ve titreşim kararlılığı sağlayan paslanmaz çelik konstrüksiyon
- Sehpa tabanı: Optimum yapısal sönümleme ve hassas hizalama için masif alüminyum taban
- Tork ayrıştırma sistemi: Harici titreşim kaynaklarını izole etmek amacıyla silent-block ile ayrıştırılmış alüminyum taban
- DUT eMotor ile fren sistemi arasındaki mekanik bağlantı yapısı; entegre torkmetre ve titreşim sensörleri ile birlikte
Güç ve Enerji Yönetimi
- Dinamik yük simülasyonu için fren inverteri
- Yüksek güçlü batarya simülatörü veya yüksek güçlü güç kaynağı
- Enerji geri kazanımı ve sistem verimliliği için rejeneratif DC Bus altyapısı
Termal Yönetim
- DUT, fren sistemi ve güç elektroniği için entegre soğutma sistemleri
Ölçüm ve Kontrol
- Gelişmiş DAQ sistemi (Dewesoft SIRIUS + IOLITE modülleri)
- Otomasyon ve emniyet kontrolü için PLC ve I/O modülleri
- Emniyet sensörleri ve izleme sistemleri
- Gerçek zamanlı test orkestrasyonu, veri görselleştirme, diagnostik süreçler ve şirketin dijital mühendislik altyapısıyla entegrasyon sağlayan, Mavel tarafından geliştirilen ViMotion denetleyici yazılımı
Enstrümantasyon Kabini
- Test yönetimi ve veri işleme için endüstriyel PC
- Sistem sürekliliği ve veri bütünlüğü için UPS
- Yardımcı güç kaynakları
- İzolasyon izleme ve kaçak akım test sistemleri
- HVDC Bus sürekli kaçak izleme sistemi
- Gerçek zamanlı test verisi aktarımı ve şirket veri altyapısıyla entegrasyon için yüksek hızlı LAN bağlantısı
Bu modüler mimari, ölçeklenebilir sistem konfigürasyonları sağlayarak test sistemlerinin farklı güç seviyelerine, makine topolojilerine ve doğrulama senaryolarına uyarlanmasına olanak tanırken ölçüm tutarlılığı ve veri kalitesinin korunmasını mümkün kılmaktadır.
Yüksek hızlı ve yüksek hassasiyetli veri toplama kabiliyetinin ötesinde, ölçüm platformu tüm test ortamı boyunca sistem sağlığının sürekli izlenmesini ve gelişmiş öz-diagnostik yeteneklerini de desteklemektedir. Bu özellikler; ölçüm zinciri anomalilerinin, sensör performansındaki bozulmaların veya senkronizasyon problemlerinin erken aşamada tespit edilmesini sağlayarak hem test verisinin hem de test sisteminin uzun vadeli güvenilirliğini garanti altına almaktadır.

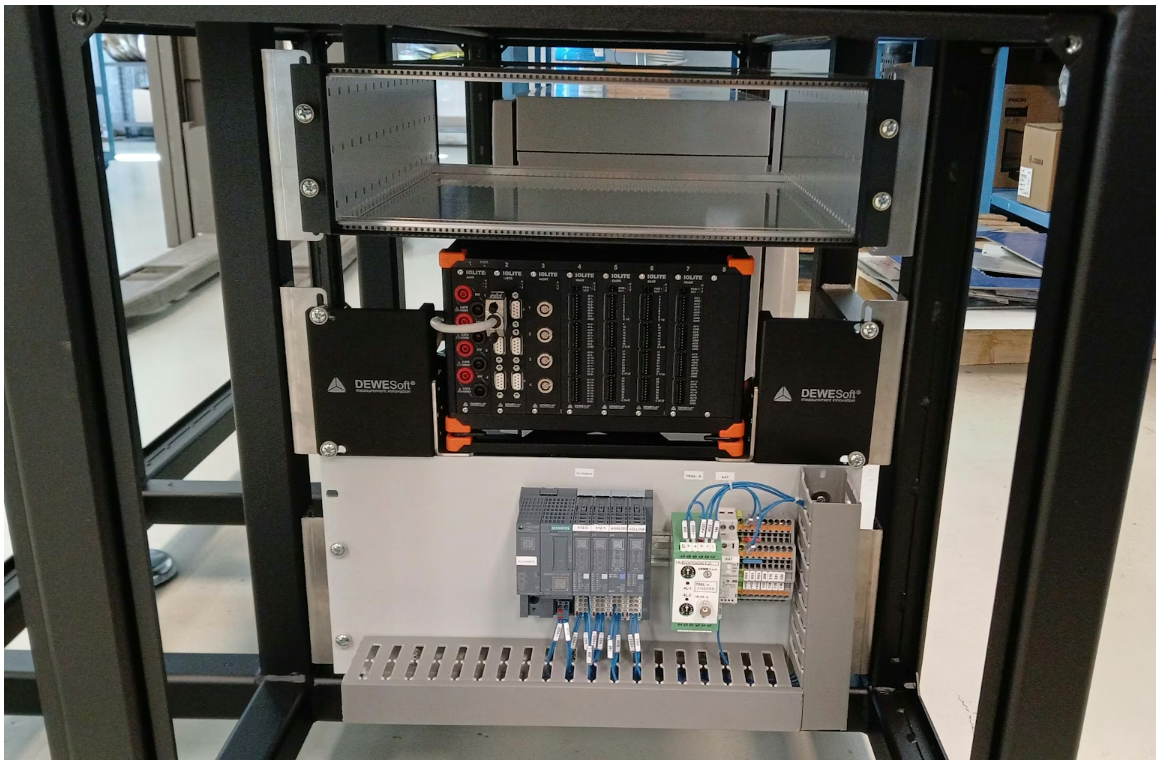

Görsel 4: Gerçek zamanlı kontrol ve veri toplama için kullanılan Dewesoft IOLITE R8 Rack sistemleri, güç analizörü ve I/O arayüzü olarak Mavel Dyno test sistemlerine entegre edilmiştir.
Dijital Mühendislik Mimarisi İçerisinde Temel Unsur Olarak Test Sistemleri
Modern mühendislik ortamlarında test sistemi artık bağımsız çalışan bir yapı olmaktan çıkmış, şirketin dijital mimarisinin entegre bir parçası haline gelmiştir.
Test sistemi, kurumsal veri ekosisteminin bir bileşeni olarak; simülasyon modelleri, dijital mühendislik araçları ve gerçek makine davranışı arasında bağlantı kuran fiziksel bir veri kaynağı görevini üstlenmektedir.
Bu rol kapsamında test sistemi; sanal mühendislik ile fiziksel doğrulama süreçleri arasında bir birleşim noktası olarak çalışmakta, simülasyon ile gerçek dünya testleri arasında sürekli geri besleme mekanizması oluşturarak gelecekteki test sanallaştırma ve gerçek zamanlı tasarım optimizasyonu iş akışlarını desteklemektedir.
Ölçümler
Ölçüm altyapısı artık yalnızca tork, hız ve güç gibi geleneksel KPI’larla sınırlı değildir.
Çoklu sinyal diagnostikleri, yüksek örnekleme hızlı veri toplama altyapıları ve bağlamsal metadata kullanımı sayesinde test verileri; korelasyon, simülasyon ve optimizasyon amaçlarıyla yeniden kullanılabilir hale gelmektedir.
Yüksek çözünürlüklü, zaman senkronize çok disiplinli sinyallerin elde edilebilir olması, sistem davranışının daha derin analiz edilmesini sağlayarak mühendislik ekiplerinin performans sapmalarını, bileşen zorlanmalarını veya verimlilik kayıplarını erken aşamada tespit edebilmesine olanak tanımaktadır.
Bu seviyedeki ölçüm kabiliyeti; gelişmiş simülasyon modeli kalibrasyonu ve kestirimci bakım stratejilerinin desteklenmesi açısından kritik önem taşımaktadır.

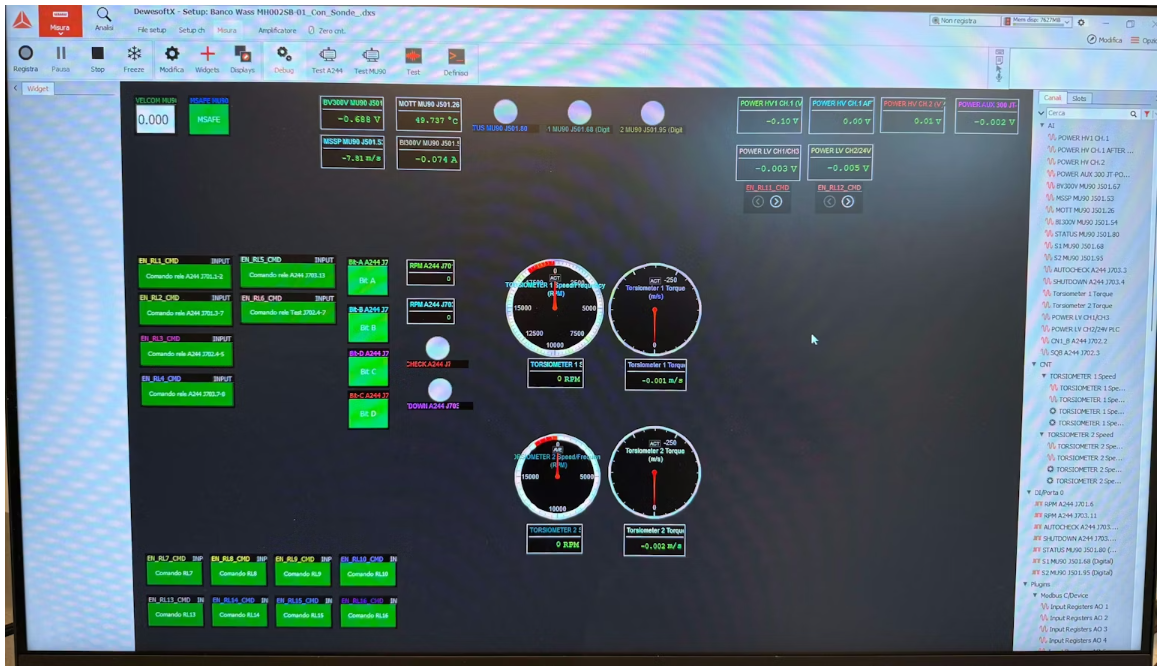

Görsel 5: Motor test sistemindeki DewesoftX arayüzü, Sistem Testi ve Hata Ayıklama (SCADA) süreçleri için; test prosedürünü başlatma, durdurma ve yönetme kontrollerini içermektedir. Arayüz ayrıca tork, hız (RPM) ve çeşitli gerilim seviyelerine ait gerçek zamanlı verileri göstermektedir.
Bu yaklaşım, endüstriyel geliştirme senaryolarında aşağıdaki avantajları sağlamaktadır:
- Daha hızlı geliştirme döngüleri
- Fiziksel test ihtiyacının azaltılması (belirli senaryolarda %30’a kadar)
- Şirket için kalıcı ve bilgi temelli bir mühendislik varlığı oluşturulması
- Simülasyon, tasarım ve test süreçleri arasında daha güçlü entegrasyon sağlanması
Bu kazanımlar; program öngörülebilirliğinin artırılması, teknik risklerin azaltılması ve mühendislik kaynaklarının geliştirme süreçleri boyunca daha verimli kullanılmasına doğrudan katkı sağlamaktadır.
Sonuç
Test süreçlerinin geleceği yalnızca daha iyi ölçüm yapmakla değil, daha hızlı öğrenebilmekle ilgilidir.
Mühendislik test sistemleri, geleneksel doğrulama araçlarından bilgi üretimi ve karar destek platformlarına dönüşmektedir.
Bu dönüşüm sayesinde test süreçleri, mühendislik zekâsının ayrılmaz bir parçası haline gelerek yeni nesil elektrik makinelerinin ve bu sistemleri geliştiren mühendislik ekiplerinin desteklenmesini sağlamaktadır.
Test yaklaşımındaki bu dönüşümü benimseyen organizasyonlar, mühendislik verilerini stratejik bir değere dönüştürerek sürekli inovasyonu ve uzun vadeli rekabet gücünü destekleyebilecektir.
Bu bağlamda test sistemleri, şirketin mühendislik zekâsı katmanının bir parçası haline gelmekte; daha hızlı karar döngülerini ve daha sağlam ürün geliştirme süreçlerini mümkün kılmaktadır.
