Statik (Reaksiyon) Tork Sensörleri
Statik tork sensörleri, dönen bir hareketin olmadığı sistemlerde tork ölçümü yapmak için kullanılan cihazlardır. Bu sensörler, sabit (statik) bir sistemde uygulanan kuvvetin neden olduğu torku ölçerek doğru ve hassas veri sağlar. Statik tork sensörleri, dinamik (rotary) sensörlerin aksine, hareketli parçalar içermez ve genellikle sabit yapılar üzerine monte edilir.
Statik tork sensörleri, bir şaft veya bileşen üzerindeki burulma ya da deformasyonu ölçer. Bu genellikle strain gage (gerilim ölçer) teknolojisiyle yapılır. Şaft veya ölçüm yüzeyine uygulanan kuvvet nedeniyle oluşan elastik deformasyon, sensör üzerindeki ölçüm elemanları tarafından algılanır ve bir elektrik sinyaline dönüştürülür. Bu sinyal, tork miktarını temsil eder.
Dinamik (Döner) Tork Sensörleri
Dinamik tork sensörleri, dönen bir mil veya şaft üzerindeki torku gerçek zamanlı olarak ölçmek için tasarlanmış cihazlardır. Bu sensörler, hareketli sistemlerde tork ölçümü yapar ve sürekli dönme hareketi sırasında hassas veri sağlar. Dinamik tork sensörleri, özellikle motorlar, şanzımanlar ve diğer dönen makinelerin performansını test etmek ve izlemek için yaygın olarak kullanılır.
Temaslı Tork Sensörleri
Temaslı tork sensörleri, dönen bir sistemde tork ölçümü yapmak için fiziksel bağlantı (temas) kullanan sensörlerdir. Bu sensörler, dönen bir mil veya şaft üzerindeki torku ölçmek için, genellikle bir fırça veya halkalar aracılığıyla sinyali iletir. Temaslı tork sensörleri, basit tasarımı nedeniyle ekonomik bir çözüm sunar, ancak mekanik aşınma ve bakım gereksinimi gibi dezavantajları vardır.
Temassız (Manyetik) Tork Sensörleri
Temassız tork sensörleri, dönen bir sistemde tork ölçümü yapmak için fiziksel temas gerektirmeyen, modern teknolojilere dayalı cihazlardır. Bu sensörler, sinyal iletiminde fırça veya kayma halkaları gibi mekanik elemanlar yerine kablosuz teknolojiler (örneğin, manyetik, indüktif veya optik) kullanır. Temassız yapı sayesinde daha dayanıklı, uzun ömürlü ve yüksek hızlarda daha güvenilir ölçüm sağlar.
Strain Gage (Gerilim Ölçer) Tork Sensörleri
Strain gage (gerinim ölçer) tork sensörü, dönen veya statik bir şaft üzerindeki torku, şaftın elastik deformasyonunu ölçerek hesaplayan bir tork sensörü türüdür. Strain gage teknolojisi, sensör yüzeyine yapıştırılan ince elektrik dirençli elemanları kullanarak, malzeme üzerindeki gerilmeleri (strain) algılar. Bu, tork değerini yüksek hassasiyetle ölçmek için en yaygın kullanılan yöntemlerden biridir.
Optik Tork Sensörleri
Bu sensörler, genellikle şaft üzerindeki deformasyonu veya burulmayı algılamak için ışık sinyallerini kullanır ve bu sinyalleri torka dönüştürür. Optik sistemler, temassız ve yüksek hassasiyetli ölçümler yapabilmeleri sayesinde, özellikle yüksek hızlarda ve zorlu ortamlarda tercih edilir. Işık kaynağı, genellikle LED veya lazer, şaft üzerindeki bu işaretçilere ışık gönderir. Tork uygulandığında şaftın burulması nedeniyle optik işaretçilerin konumları veya aralarındaki mesafe değişir. Optik algılayıcılar, bu değişimi ölçer ve ışık sinyallerindeki farklılıkları tespit eder. Algılanan optik sinyal, elektronik birimler tarafından işlenir ve tork değerine dönüştürülür.
Bu tork sensörleri farklı sektörlerde (otomotiv, endüstri, havacılık, medikal) geniş bir kullanım alanına sahiptir. Hangi türün kullanılacağı, ölçüm hassasiyeti, montaj yöntemi ve çevresel koşullara göre belirlenir.
Tork Sensörü Seçimlerinde Nelere Dikkat Edilmelidir?
Tork sensörü seçerken dikkat edilmesi gereken faktörler, sensörün kullanılacağı uygulamanın gereksinimlerine uygun bir seçim yapmayı sağlar. İşte bu süreçte göz önünde bulundurmanız gereken başlıca kriterler:
- Uygulama Türü
Statik mi yoksa dinamik mi?
Statik tork sensörleri, dönmeyen uygulamalarda kullanılır (örneğin, sabit yük ölçümü).
Dinamik tork sensörleri, dönen sistemlerde gerçek zamanlı ölçüm yapar (örneğin, motor testleri).
- Tork Aralığı
Ölçmek istediğiniz minimum ve maksimum tork değerlerini belirleyin.
Sensör, uygulamanızın ihtiyaç duyduğu tork aralığını kapsamalıdır.
Aşırı yük durumlarına karşı sensörün dayanıklılığını kontrol edilmelidir.
- Hassasiyet ve Doğruluk
Yüksek hassasiyet ve düşük hata payı (% doğruluk) gerektiren uygulamalarda kaliteli sensörler seçilmelidir.
Özellikle kalibrasyon ve test uygulamalarında bu kriter önemlidir.
- Çıkış Türü
Sensörün hangi tipte bir çıkış sinyali vereceği belirlenmelidir;
-
- Analog (voltaj, akım)
- Dijital (USB, RS232, CANBUS)
- Kablosuz (Bluetooth, Wi-Fi)
Sisteminiz için en uygun çıkış türü seçilmelidir.
- Çalışma Ortamı
Sıcaklık: Sensör, uygulamanın sıcaklık aralığında sorunsuz çalışmalı.
Nem ve toz: IP sınıfı korumasına dikkat edin (örneğin, IP67).
Titreşim: Titreşimli ortamlarda dayanıklı sensörler tercih edilmelidir.
- Montaj Türü
Sensörün montaj şekli, sisteminizin tasarımına uygun olmalıdır:
Şaft tipi (dönen uygulamalar için).
Flanş tipi (sabit veya döner bağlantılar için).
Temassız sensörler (daha az bakım gerektirir).

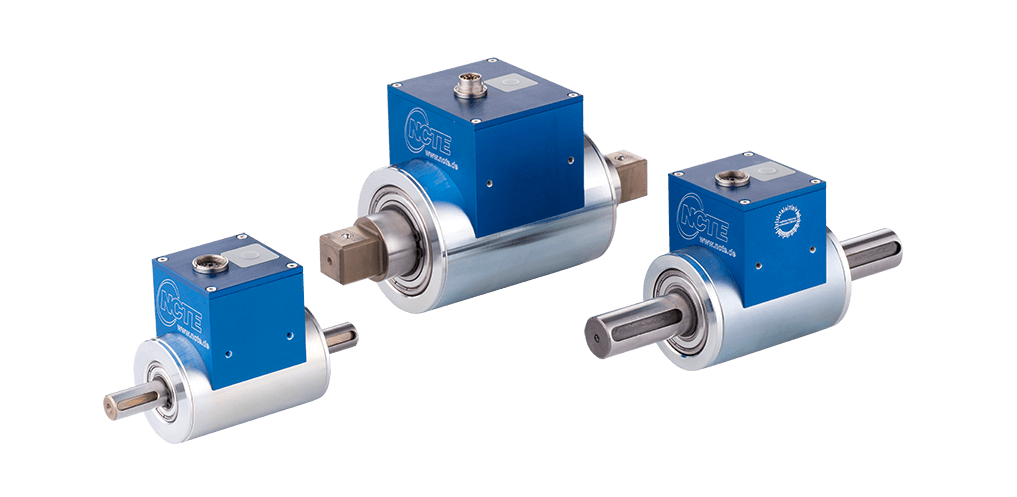

NCTE – Temassız Tork Sensör Teknolojileri

NCTE (Non-Contact Torque Engineering), Almanya merkezli bir teknoloji firması olup, yenilikçi ve güvenilir tork sensörleri üretiminde uzmanlaşmıştır.
Otomotiv, endüstriyel otomasyon, havacılık gibi sektörler başta olmak üzere geniş bir kullanım alanına hitap eden NCTE, manyetostriktif ölçüm prensibiyle çalışan sensörleriyle dikkat çekmektedir. Markanın 3000 ve 5000 serileri, geniş ölçüm aralıkları ve hassas ölçüm kabiliyetleri ile ön plana çıkmaktadır.
NCTE – 3000 Serisi
- Nominal Tork: 0-2000 Nm, çift yönlü
- Hız (rpm ölçümü): ≤ 10.000 rpm
- Hassasiyet: ≤ ±0.2 %
- Çalışma Sıcaklığı: -40 °C to +85 °C
- Koruma Sınıfı: IP50
- Çıkış Sinyal Opsiyonları: 0-10V / 4-20 mA

NCTE – 5000 Serisi
- Nominal Tork: 0-10000 Nm, çift yönlü
- Hız (rpm ölçümü): ≤ 2.500 rpm
- Hassasiyet: ≤ ±0.5 %
- Çalışma Sıcaklığı: -30 °C to +85 °C
- Koruma Sınıfı: IP50, IP65
- Çıkış Sinyal Opsiyonları: 0-10V / 4-20 mA / Can-Bus / USB

Ürünlerimiz, mühendislik hizmetlerimiz ve eğitimlerimiz kapsamında daha fazla bilgi için bize ulaşabilirsiniz.
NOMINAL TORQUE
0-500 [Nm]
ROTATIONAL SPEED
≤5.000 [rpm]
PRECISION
<±1%
NOMINAL TORQUE
0-100 [Nm]
ROTATIONAL SPEED
≤10.000 [rpm]
PRECISION
<±0,5%
NOMINAL TORQUE
0-2.000 [Nm]
ROTATIONAL SPEED
≤10.000 [rpm]
PRECISION
<±0,2%
NOMINAL TORQUE
0-1.000 [Nm]
ROTATIONAL SPEED
≤10.000 [rpm]
PRECISION
<±0,1%
NOMINAL TORQUE
0-10.000 [Nm]
10.000<on request
ROTATIONAL SPEED
≤10.000 [rpm]
PRECISION
<±0,1%
NOMINAL TORQUE
0-5.000 [Nm]
ROTATIONAL SPEED
≤3.600 [rpm]
PRECISION
<±0,5%
NOMINAL TORQUE
0-3.000 [Nm]
ROTATIONAL SPEED
≤1.100 [rpm]
PRECISION
<±0,5%
Teknik Özellikler
