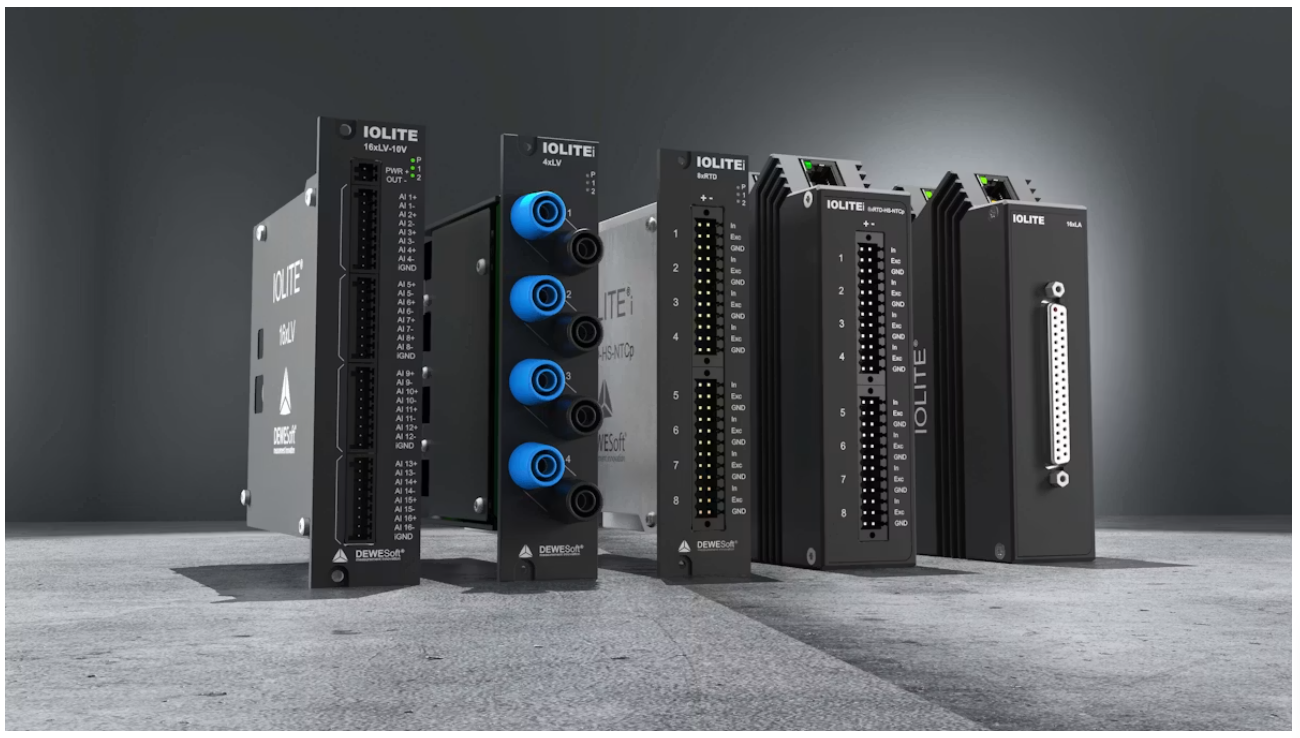

Dewesoft, IOLITE ürün ailesini; yüksek kanal yoğunluklu veri toplama, hassas sıcaklık ölçümleri, yüksek gerilim izolasyonu ve esnek rack entegrasyonu için tasarlanan yeni DAQ modülleriyle genişletiyor.
Bu yeni modüller, IOLITE ekosistemine endüstriyel testler, elektrifikasyon projeleri, enerji sistemleri ve araştırma-geliştirme uygulamalarında kullanılabilecek gelişmiş yetenekler kazandırarak daha kapsamlı ve esnek ölçüm çözümleri sunuyor.

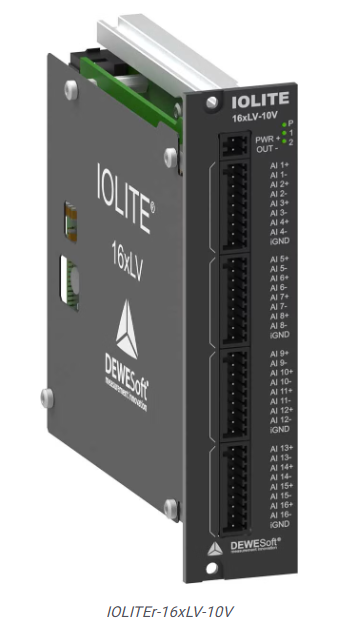

IOLITEr-16xLV-10V: 16 Kanallı Düşük Gerilim Modülü
Yeni IOLITEr-16xLV-10V modülü, kendini kanıtlamış IOLITEr-16xLV modülünün geliştirilmiş bir versiyonu olup, özel ±10 V ölçüm aralığı ve daha yüksek giriş empedansı sunmaktadır. Bu özellikleri sayesinde, yüksek doğruluk, güvenilirlik ve sinyal bütünlüğü gerektiren gerilim ölçüm uygulamaları için ideal bir çözüm oluşturur.
16 adet düşük gerilim giriş kanalına sahip olan modül, kanal-toprak izolasyonunu koruyarak yüksek ölçüm güvenliği ve üstün sinyal bütünlüğü sağlarken, hassas ve güvenilir veri toplama imkânı sunar.
Özel ±10 V ölçüm aralığı, yaygın endüstriyel ve laboratuvar uygulamalarında kurulum sürecini kolaylaştırırken; artırılmış giriş empedansı, sensör üzerindeki yük etkisini azaltır ve hassas sinyal kaynaklarıyla uyumluluğu artırır.
Temel Özellikler
- Kanal Sayısı: 16 kanallı, yüksek yoğunluklu düşük gerilim ölçüm modülü
- Gerilim Aralığı: ±10 V
- Giriş Empedansı: Input+ ve Input− terminalleri arasında 2 MΩ artırılmış giriş empedansı
- İzolasyon: Kanal-toprak izolasyonu
- Örnekleme Hızı: Kanal başına 20 kS/s‘ye kadar örnekleme hızı
- ADC Teknolojisi: 24-bit Delta-Sigma ADC
- Bağlantılar: Terminal blok konnektörler
- Kullanılabilirlik: Hâlihazırda IOLITE Rack ve OBSIDIAN sistemleri için kullanılabilir durumdadır.

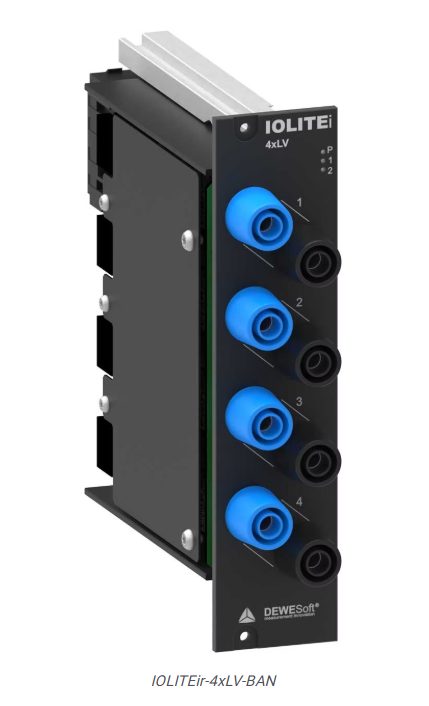

IOLITEir-4xLV-BAN: 4 Kanallı İzole Düşük Gerilim Modülü
Doğruluk, güvenlik ve sinyal bütünlüğünün kritik öneme sahip olduğu uygulamalar için geliştirilen yeni IOLITEir-4xLV-BAN, zorlu ve yüksek enerjili test ortamlarında güvenilir düşük gerilim ölçümleri sunar.
Yüksek performanslı izolasyon yapısı sayesinde hem ölçüm güvenliğini artırır hem de ölçüm kalitesini koruyarak hassas veri toplama gereksinimlerini karşılar. Bu özellikleriyle elektrikli güç sistemleri, enerji depolama uygulamaları, güç elektroniği testleri ve benzeri yüksek enerjili uygulamalar için ideal bir çözüm sunmaktadır.
Güç elektroniği, enerji sistemleri, batarya testleri, invertör geliştirme çalışmaları, şebeke izleme uygulamaları ve güvenlik açısından kritik ölçümler üzerinde çalışan mühendisler için tasarlanan IOLITEir-4xLV-BAN, tam izole giriş yapısını, yüksek çözünürlüklü veri toplama performansını ve kolay bağlantı imkânını kompakt IOLITE form faktöründe bir araya getirir.
Tam izole mimarisi sayesinde, kanalların birbirinden önemli ölçüde farklı elektriksel potansiyellerde çalıştığı uygulamalarda güvenli ve doğru ölçümler gerçekleştirilebilir.
İnvertör kontrol sinyalleri, yüzer (floating) sensörler, gate-drive gerilimleri, batarya paket sinyalleri ve yüksek gerilim sistemlerindeki düşük seviyeli sinyaller gibi uygulamalarda modül; topraklama döngülerini (ground loop) azaltmaya yardımcı olurken hem ekipmanları hem de kullanıcıları korur.
Kanal başına 40 kS/s’ye kadar örnekleme hızı sunan 24-bit Delta-Sigma ADC teknolojisi sayesinde kullanıcılar, detaylı analizler ve uzun süreli ölçümler için üstün dinamik aralık ve yüksek sinyal doğruluğu elde eder.
10 MΩ giriş empedansına sahip olan IOLITEir-4xLV-BAN, ölçülen devre üzerindeki yük etkisinin minimum seviyede tutulmasının gerektiği uygulamalar için ideal bir çözümdür. Bu özellik; özellikle güç elektroniği teşhis çalışmaları, izolasyon izleme sistemleri ve hassas kontrol devrelerinde büyük önem taşır. Yüksek giriş empedansı, ölçülen sistemin doğal davranışını korurken operatör güvenliğini artırır ve ölçümün sisteme etkisini en aza indirir.
Yeni IOLITEir-4xLV-BAN, IOLITE platformunu günümüzün elektrifikasyon ve enerji uygulamalarına yönelik güvenli, hassas ve yüksek izolasyonlu düşük gerilim ölçüm kabiliyetleriyle daha da güçlendirmektedir.
Temel Özellikler
- Kanal Sayısı: 4 adet tam izole düşük gerilim giriş kanalı
- Gerilim Aralıkları: ±100 V, ±10 V, ±1 V, ±100 mV
- Örnekleme Hızı: Kanal başına 40 kS/s‘ye kadar örnekleme hızı
- ADC Teknolojisi: 24-bit Delta-Sigma ADC
- Giriş Empedansı: 10 MΩ giriş empedansı
- İzolasyon: Kanal-kanal ve kanal-toprak izolasyonu
- Güvenlik: CAT II 1000 V izolasyon sınıfı
- Bağlantılar: Güvenlik tipinde 4 mm banana giriş konnektörleri
- Kullanılabilirlik: Hâlihazırda IOLITE Rack ve OBSIDIAN sistemleri için kullanılabilir durumdadır.
IOLITEr-16xLA ve IOLITE-16xLA: 16 Kanallı Düşük Akım Modülleri
IOLITEr-16xLA ve modüler yapıya sahip IOLITE-16xLA, düşük akım ölçümleri için geliştirilmiş yüksek kanal yoğunluklu veri toplama modülleridir. Özellikle ±20 mA giriş aralığı gerektiren kontrol ve izleme uygulamalarında güvenilir veri toplama için ideal bir çözüm sunar.
Modüller, 100 Ω giriş empedansına sahip 16 analog akım ölçüm kanalı ile donatılmıştır. Veriler, 24-bit ADC teknolojisi kullanılarak ve 20 kS/s’ye kadar örnekleme hızıyla toplanır. Dahili anti-aliasing filtresi, yüksek ölçüm doğruluğu ve veri kalitesi sağlar.
Modülün güvenilir kanal-toprak izolasyonu, harici gerilim darbelerine ve ani voltaj yükselmelerine karşı koruma sağlayarak hem ölçüm sisteminin hem de bağlı ekipmanların güvenliğini artırır. Bu özellikleri sayesinde IOLITEr-16xLA ve IOLITE-16xLA, endüstriyel otomasyon, proses kontrolü, enerji sistemleri ve Ar-Ge uygulamalarında düşük akım sinyallerinin hassas şekilde izlenmesi için güçlü bir çözüm sunmaktadır.

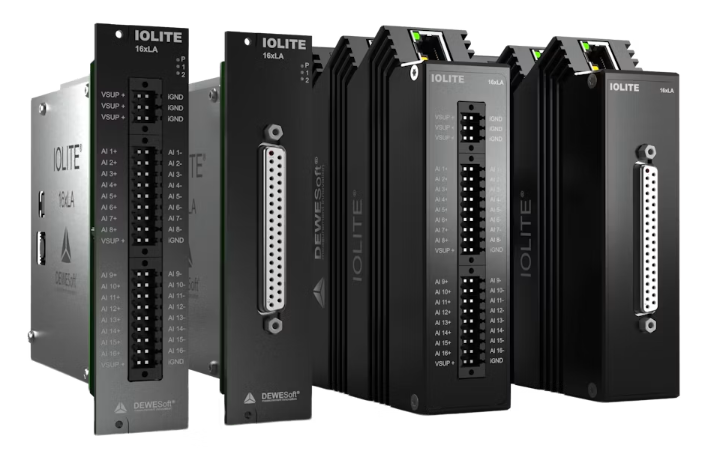

IOLITE-16xLA Modülünün Dört Farklı Versiyonu
Modüller, terminal blok ve D-SUB37 olmak üzere iki farklı bağlantı seçeneğiyle sunulmaktadır. Tüm standart rack şasileriyle (IOLITE-R12, IOLITE-R8, IOLITE-R8r, OBSIDIAN-R8, OBSIDIAN-R12 ve OBSIDIAN-R8w) uyumlu olan bu modüller, ayrıca modüler versiyon olarak da temin edilebilmektedir.
Daha ayrıntılı teknik bilgiler için aşağıdaki teknik özellik dokümanlarına başvurabilirsiniz:
IOLITEir-8xRTD-2T3A24 ve IOLITEi-8xRTD-2T3A24: 8 Kanallı Sıcaklık ve Direnç Ölçüm Modülleri
Uygulamanız yüksek doğrulukta sıcaklık ölçümü, güçlü izolasyon ve güvenilir direnç izleme gerektiriyorsa, yeni IOLITE 8xRTD-2T3A24 modülleri performanstan ödün vermeden bu ihtiyaçları karşılamak üzere tasarlanmıştır.
En zorlu endüstriyel, otomotiv, havacılık, enerji ve araştırma-geliştirme ortamları için geliştirilen bu modüller; yüksek hızlı senkronize veri toplama, geniş direnç ölçüm kapasitesi ve gerçek kanal izolasyonu özelliklerini tek bir kompakt ve modüler DAQ çözümünde bir araya getirir.
Bu sayede kullanıcılar, sıcaklık ve direnç verilerini yüksek hassasiyetle izleyebilir, farklı elektriksel potansiyellere sahip ölçüm noktalarında güvenli ölçümler gerçekleştirebilir ve karmaşık test sistemlerinde güvenilir veri elde edebilirler. Özellikle ürün geliştirme, doğrulama testleri, enerji sistemleri ve kritik Ar-Ge uygulamalarında güçlü bir ölçüm altyapısı sunar.
Temel Özellikler
Yeni modüller, geleneksel bir RTD modülünün çok ötesine geçerek sıcaklık, direnç ve gerilim ölçümlerini tek bir platformda bir araya getiriyor.
Desteklenen Ölçüm Modları
Sıcaklık (RTD)
- Pt50
- Pt100
- Pt200
- Pt500
- Pt1000
- Pt2000
Sıcaklık (Termistör)
- NTC
- PTC
Direnç Ölçümü
- 6 farklı ölçüm aralığı
- 0…10 MΩ
Gerilim Ölçümü
- ±1 V
- ±100 mV
Yeni IOLITEir-8xRTD-2T3A24 ve IOLITEi-8xRTD-2T3A24 modülleri, yüksek doğruluklu sıcaklık ve direnç ölçümlerini üstün esneklikle birleştirir. Çevresel test kabinleri, termal haritalama çalışmaları, batarya sıcaklık izleme sistemleri, motor ve invertör testleri, kriyojenik ölçümler, izolasyon ve kaçak akım izleme uygulamaları, sensör doğrulama çalışmaları ve araştırma altyapıları gibi çok çeşitli kullanım alanları için uygundur.
Her iki modülde de bulunan kanal-kanal ve kanal-toprak izolasyonu, zorlu çalışma ortamlarında daha güvenli kullanım ve daha temiz ölçüm sonuçları sağlar. Batarya sistemleri, elektrik tahrik sistemleri, endüstriyel ekipmanlar veya kriyojenik uygulamalar üzerinde çalışırken izolasyon, gürültüyü azaltmaya yardımcı olur ve istenmeyen topraklama döngülerinin (ground loop) oluşmasını önler.
24-bit ADC teknolojisi ve kanal başına 10 kS/s’ye kadar örnekleme hızı sayesinde modüller, hızlı sıcaklık değişimlerini ve termal şok olaylarını hassas şekilde yakalayabilir. Bu özellik, onları dinamik test uygulamaları için ideal hale getirir.
EMC açısından zorlu ortamlarda çalışmak üzere tasarlanan modüller, elektrik motoru statorlarına veya yüksek güçlü invertörlerin yakınına monte edildiğinde dahi kararlı ve güvenilir ölçüm performansı sunar. Ölçüm doğruluğu; 3. dereceden analog anti-aliasing alçak geçiren filtre (-3 dB @ 1 kHz) ve gelişmiş dijital FIR filtreleme teknolojisiyle güvence altına alınmıştır.
Modüller, darbeli (pulsed) sensör besleme desteği sayesinde RTD sensörlerinde oluşan öz ısınmayı azaltır ve kriyojenik sıcaklık ölçümlerinde Seebeck etkisinden kaynaklanan DC ofset hatalarını ortadan kaldırır. Bu özellik, özellikle havacılık ve çevresel test uygulamalarında önemli avantajlar sağlar.
Sistem; Pt50, Pt100, Pt200, Pt500, Pt1000 ve Pt2000 dahil olmak üzere tüm yaygın platin RTD sensörlerini, ayrıca NTC ve PTC termistörleri desteklemektedir.
Yapılandırma işlemleri DewesoftX yazılımı üzerinden hızlı ve kolay bir şekilde gerçekleştirilebilir. Direnç-sıcaklık dönüşümleri doğrudan modül içerisinde yapılır ve standart RTD karakteristikleri ile Steinhart–Hart gibi termistör denklemlerini destekler. Böylece ek matematik kanallarına veya özel ölçeklendirme işlemlerine ihtiyaç duyulmadan kurulum süresi kısaltılır ve sistem yapılandırması sadeleştirilir.
10 MΩ’a kadar ulaşan geniş direnç ölçüm aralığı, modüllerin kullanım alanını klasik sıcaklık ölçümlerinin ötesine taşır. İzolasyon direnci izleme, kaçak yol tespiti, malzeme karakterizasyonu ve yüksek dirençli sensör ölçümleri gibi uygulamalar da kolaylıkla gerçekleştirilebilir.
Modüller, dayanıklı yapıya sahip çift sıralı 24 kutuplu terminal blok konnektörleri kullanmakta olup iki farklı form faktöründe sunulmaktadır:

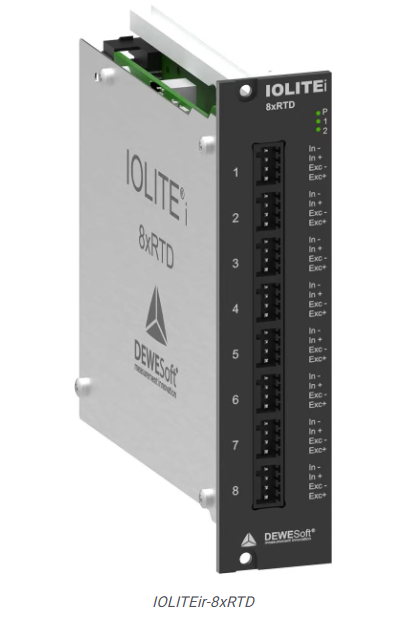

- IOLITEir-8xRTD-2T3A24 – Rack tipi montaj versiyonu

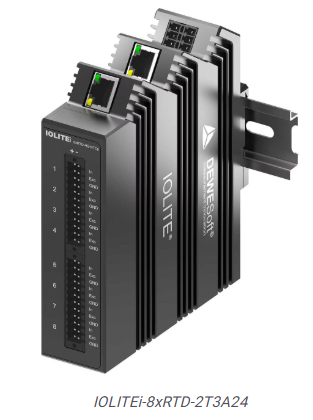

- IOLITEi-8xRTD-2T3A24 – Modüler versiyon
Bu yeni modüller, sıcaklık ve direnç ölçümlerinde yüksek doğruluk, güvenilirlik ve esnekliği bir araya getirerek modern test ve ölçüm uygulamalarının ihtiyaçlarına güçlü bir çözüm sunmaktadır.
IOLITEr-BLANK: Esnek Rack Konfigürasyonları İçin Boş Modül
Yeni IOLITEr-BLANK, rack içerisinde kullanılmayan EtherCAT yuvalarını doldurmak ve atlamak amacıyla tasarlanmış boş bir IOLITE rack modülüdür.
Ek modüllerin yerini değiştirmek veya sistem yapısını yeniden düzenlemek yerine, IOLITEr-BLANK rack konfigürasyonunun esnekliğini korumak ve sistem kurulumunu sadeleştirmek için pratik ve düzenli bir çözüm sunar.
Bu sayede kullanıcılar, mevcut sistem mimarisini değiştirmeden kullanılmayan yuvaları yönetebilir, rack düzenini koruyabilir ve gelecekte yapılabilecek sistem genişletmeleri için daha esnek bir altyapı oluşturabilirler. Özellikle büyük ve karmaşık veri toplama sistemlerinde kurulum ve bakım süreçlerinin daha verimli yürütülmesine yardımcı olur.
IOLITEr-BLANK
Avantajları
- Kullanılmayan EtherCAT rack yuvalarını kolayca bypass eder.
- Rack konfigürasyonunda yapılacak değişiklikleri basitleştirir.
- Modüllerin (slice) gereksiz şekilde yeniden konumlandırılması ihtiyacını ortadan kaldırır.
- Hızlı ve kolay montaj imkânı sunar.
İster mevcut sisteminizi genişletiyor olun ister bazı modülleri geçici olarak sistemden çıkarıyor olun, IOLITEr-BLANK kurulumunuzun düzenli, esnek ve kesintisiz şekilde çalışmaya devam etmesine yardımcı olur. Böylece minimum çaba ile sistem organizasyonu korunur ve gelecekte yapılacak değişiklikler daha kolay yönetilebilir hale gelir.
